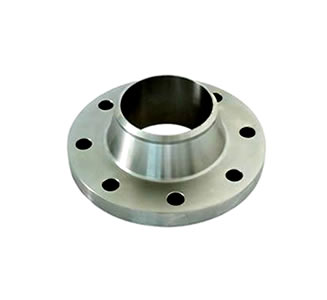

對焊法蘭（法蘭盤）

編號

30301

單位

個

瀏覽

8602 次

更新

2022-09-22 09:38

產品詳情

法蘭，又稱法蘭盤，是管子與管子之間相互連接的零件，用于管端之間的連接。法蘭上有螺絲孔，通過螺栓使兩個法蘭盤連接在一起，兩個法蘭盤之間用法蘭墊密封。法蘭連接是管道施工的重要連接方式，法蘭連接使用方便，可靈活安裝和拆卸，而且能夠承受較大的壓力。法蘭連接在工業管道中使用廣泛。

法蘭，根據與管道的連接方式，一般可分為平焊法蘭、對焊法蘭、絲扣法蘭等。同一公稱通徑的法蘭，在不同壓力標準下的螺絲孔中心距離、螺絲孔直徑、螺絲孔數量、密封面寬度、密封面高度、法蘭厚度、法蘭外徑等可能存在不同。

一般40KG以上壓力使用對焊法蘭。對焊法蘭根據密封面可分為平面對焊法蘭（FF）、突面對焊法蘭（RF）、凹凸面對焊法蘭（MF）、榫槽面對焊法蘭（TG）、O形圈面對焊法蘭（OSG）、環連接面對焊法蘭（RJ），以突面對焊法蘭和凹凸面對焊法蘭為常用。

產品參數

產品名稱	對焊法蘭（法蘭盤）
產品材質	碳鋼
公稱通徑	DN15-1000
公稱壓力	4.0MPa（40公斤）、6.3MPa（63公斤）、10.0MPa（100公斤）
適用介質	水、油、空氣、蒸氣、燃?xì)?
執行標準	GB/T 9115-2010 對焊鋼制管法蘭標準

對焊法蘭（法蘭盤）型號尺寸圖

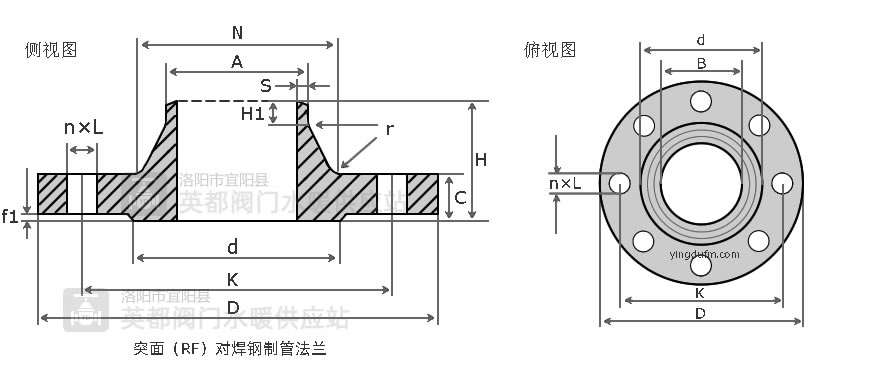

圖：突面（RF）對焊鋼制管法蘭結構尺寸

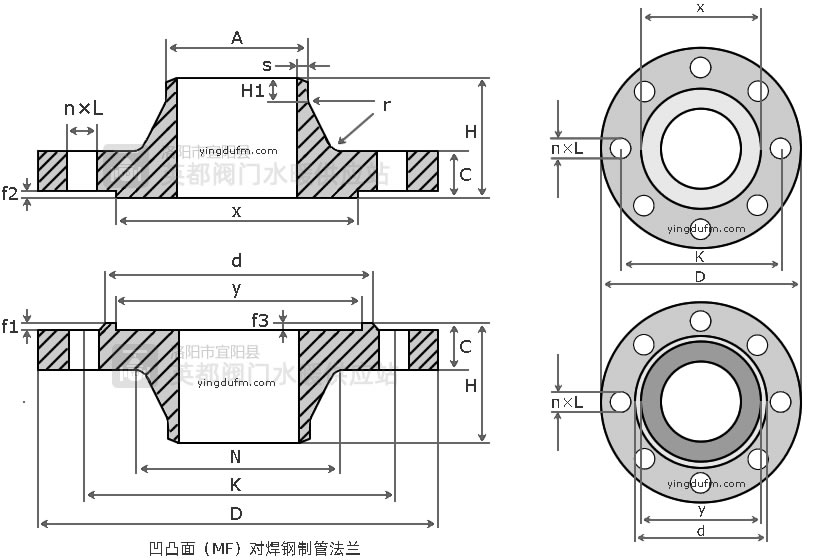

圖：凹凸面（FF）對焊鋼制管法蘭結構尺寸

PN40對焊法蘭（法蘭盤）型號尺寸

公稱尺寸 DN	法蘭焊端外徑 A/mm		連接尺寸					法蘭厚度 C/mm	法蘭高度 H/mm	法蘭頸
	法蘭焊端外徑 A/mm		法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓				N/mm		S /mm	H1 /mm	r /mm
	系列1	系列2	法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	數量 n/個	螺紋規格			系列1	系列2	S /mm	H1 /mm	r /mm
15	21.3	18	95	65	14	4	M12	16	38	32	32	2.0	6	4
20	26.9	25	105	75	14	4	M12	18	40	40	40	2.3	6	4
25	33.7	32	115	85	14	4	M12	18	40	46	46	2.6	6	4
32	42.4	38	140	100	18	4	M16	18	42	56	56	2.6	6	6
40	48.3	45	150	110	18	4	M16	18	45	64	64	2.6	7	6
50	60.3	57	165	125	18	4	M16	20	48	75	75	2.9	8	6
65	76.1	76	185	145	18	8	M16	22	52	90	90	2.9	10	6
80	88.9	89	200	160	18	8	M16	24	58	105	105	3.2	12	8
100	114.3	108	235	190	22	8	M20	24	65	134	134	3.6	12	8
125	139.7	133	270	220	26	8	M24	26	68	162	162	4.0	12	8
150	168.3	159	300	250	26	8	M24	28	75	192	192	4.5	12	10
200	219.1	219	375	320	30	12	M27	34	88	244	244	6.3	16	10
250	273.0	273	450	385	33	12	M30	38	105	306	306	7.1	18	12
300	323.9	325	515	450	33	16	M30	42	115	362	362	8.0	18	12
350	355.6	377	580	510	36	16	M33	46	125	408	418	8.8	20	12
400	406.4	426	660	585	39	16	M36	50	135	462	480	11.0	20	12
500	508	530	755	670	42	20	M39	57	140	562	580	14.2	20	12
600	610	630	890	795	48	20	M45	72	150	666	686	16.0	20	12

注：數據來源于《GB/T 9115-2010 對焊鋼制管法蘭標準》。表中法蘭頸部厚度S（鋼管外徑）為小值，實際尺寸應根據用戶要求或鋼管尺寸確定。

PN63對焊法蘭（法蘭盤）型號尺寸

公稱尺寸 DN	法蘭焊端外徑 A/mm		連接尺寸					法蘭厚度 C/mm	法蘭高度 H/mm	法蘭頸
	法蘭焊端外徑 A/mm		法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓				N/mm		S /mm	H1 /mm	r /mm
	系列1	系列2	法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	數量 n/個	螺紋規格			系列1	系列2	S /mm	H1 /mm	r /mm
15	21.3	18	105	75	14	4	M12	20	45	34	34	3.2	6	4
20	26.9	25	130	90	18	4	M16	22	48	42	42	3.2	8	4
25	33.7	32	140	100	18	4	M16	24	58	52	52	3.6	8	4
32	42.4	38	155	110	22	4	M20	24	60	62	62	3.6	8	6
40	48.3	45	170	125	22	4	M20	26	62	70	70	3.6	10	6
50	60.3	57	180	135	22	4	M20	26	62	82	82	4.0	10	6
65	76.1	76	205	160	22	8	M20	26	68	98	98	4.0	12	6
80	88.9	89	215	170	22	8	M20	28	72	112	112	4.5	12	8
100	114.3	108	250	200	26	8	M24	30	78	138	138	4.5	12	8
125	139.7	133	295	240	30	8	M27	34	88	168	168	5.6	12	8
150	168.3	159	345	280	33	8	M30	36	95	202	202	6.3	12	10
200	219.1	219	415	345	36	12	M33	42	110	256	256	7.1	16	10
250	273.0	273	470	400	36	12	M33	46	125	316	316	8.8	18	12
300	323.9	325	530	460	36	16	M33	52	140	372	372	11.0	18	12
350	355.6	377	600	525	39	16	M36	56	150	420	430	12.5	20	12
400	406.4	426	670	585	42	16	M39	60	160	475	484	14.2	20	12

PN100對焊法蘭（法蘭盤）型號尺寸

公稱尺寸 DN	法蘭焊端外徑 A/mm		連接尺寸					法蘭厚度 C/mm	法蘭高度 H/mm	法蘭頸
	法蘭焊端外徑 A/mm		法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓				N /mm	S /mm	H1 /mm	r /mm
	系列1	系列2	法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	數量 n/個	螺紋規格			N /mm	S /mm	H1 /mm	r /mm
15	21.3	18	105	75	14	4	M12	20	45	34	3.2	6	4
20	26.9	25	130	90	18	4	M16	22	48	42	3.2	8	4
25	33.7	32	140	100	18	4	M16	24	58	52	3.6	8	4
32	42.4	38	155	110	22	4	M20	24	60	62	3.6	8	6
40	48.3	45	170	125	22	4	M20	26	62	70	3.6	10	6
50	60.3	57	195	145	26	4	M24	28	68	90	4.0	10	6
65	76.1	76	220	170	26	8	M24	30	76	108	4.0	12	6
80	88.9	89	230	180	26	8	M24	32	78	120	5.0	12	8
100	114.3	108	265	210	30	8	M27	36	90	150	5.6	12	8
125	139.7	133	315	250	33	8	M30	40	105	180	6.3	12	8
150	168.3	159	355	290	33	12	M30	44	115	210	8.0	12	10
200	219.1	219	430	360	36	12	M33	52	130	278	8.8	16	10
250	273.0	273	505	430	39	12	M36	60	157	340	10.0	18	12
300	323.9	325	585	500	42	16	M39	68	170	400	12.5	18	12
350	355.6	377	655	560	48	16	M45	74	189	460	14.2	20	12

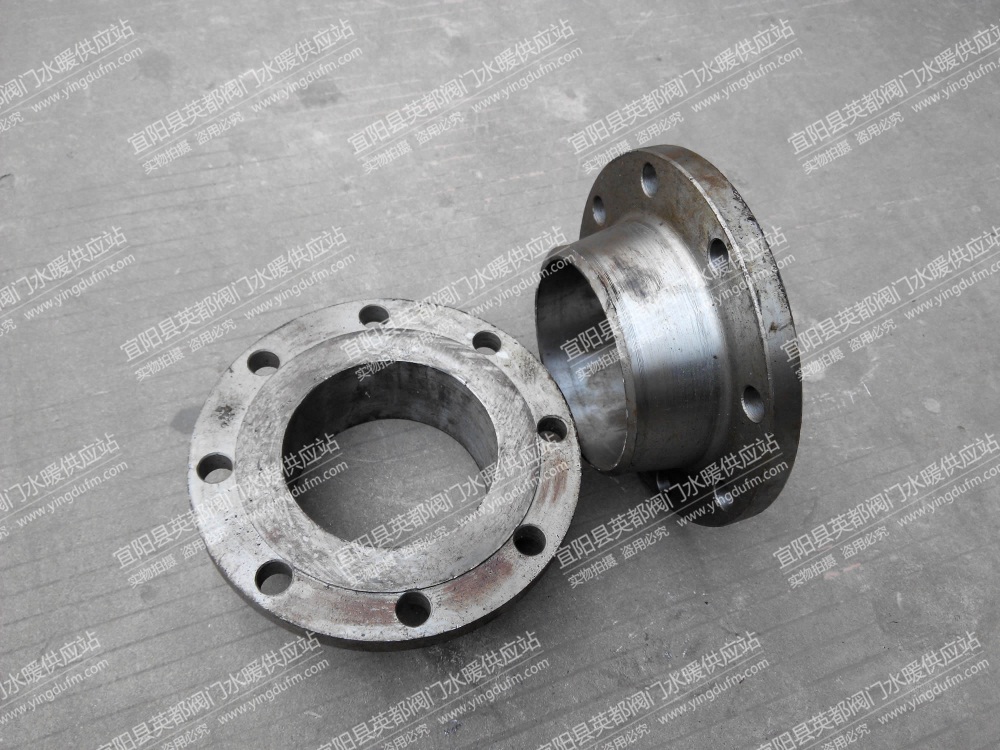

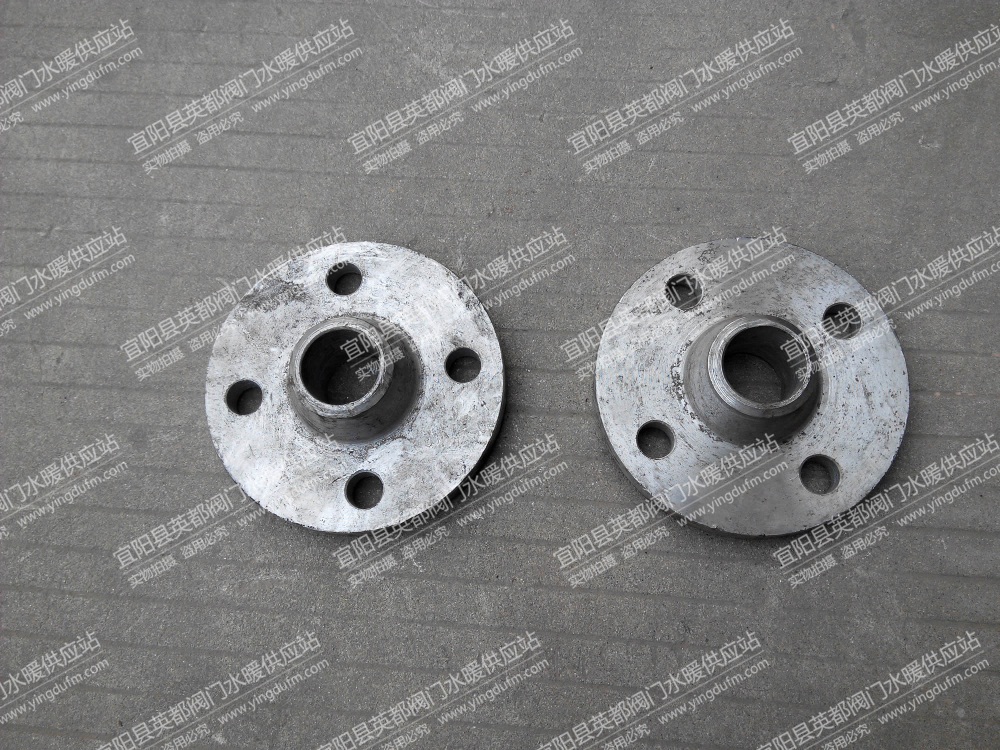

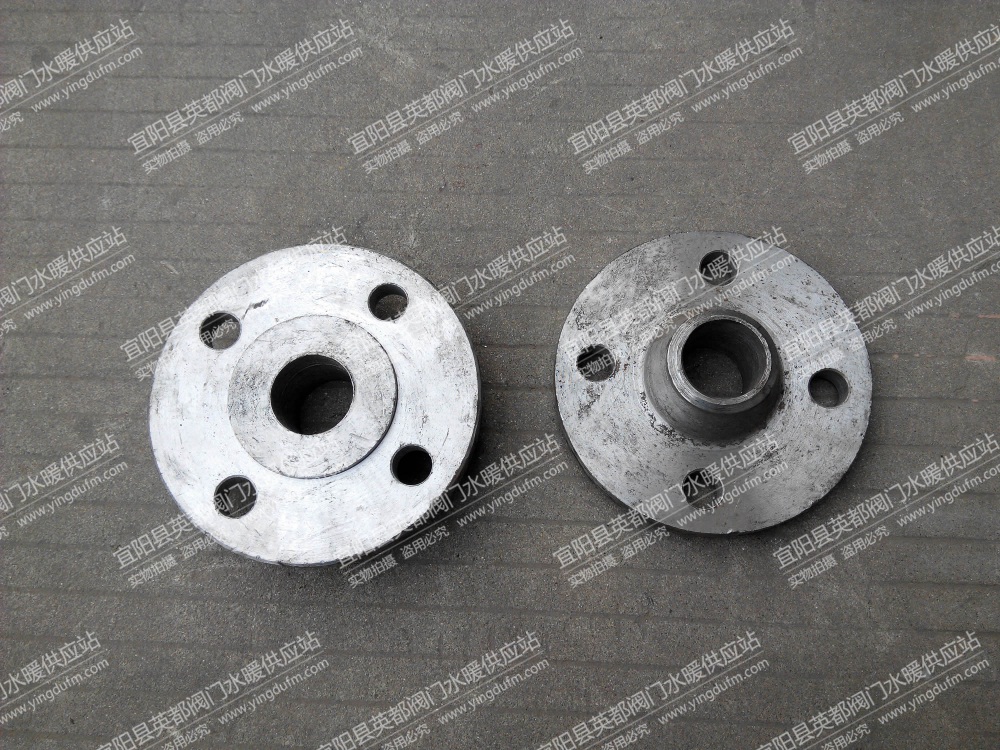

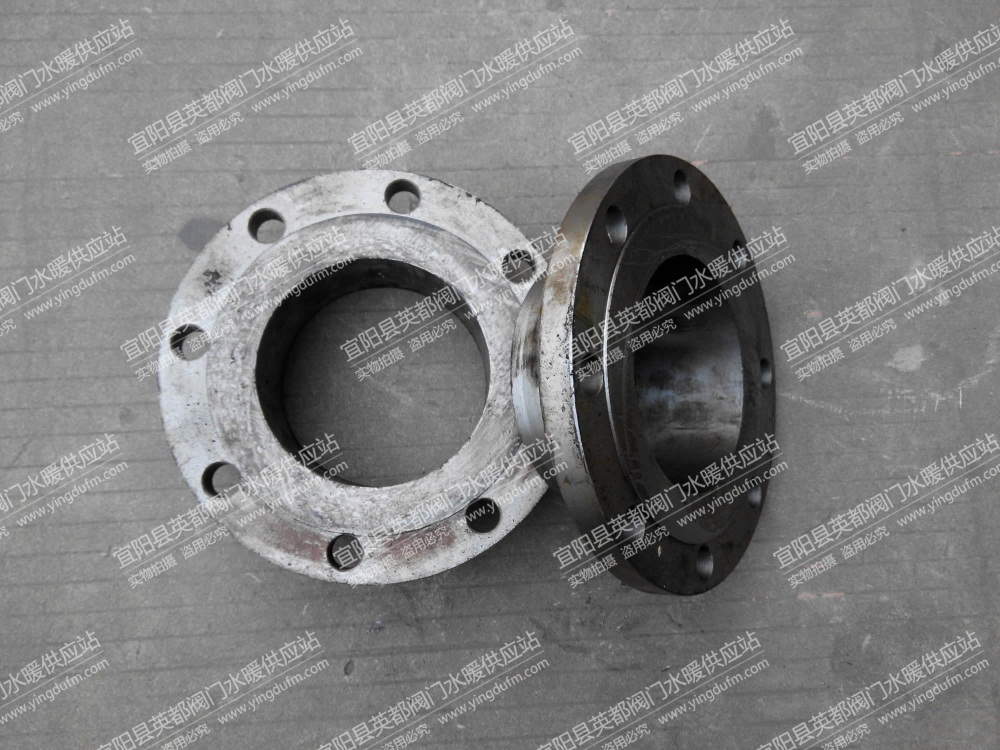

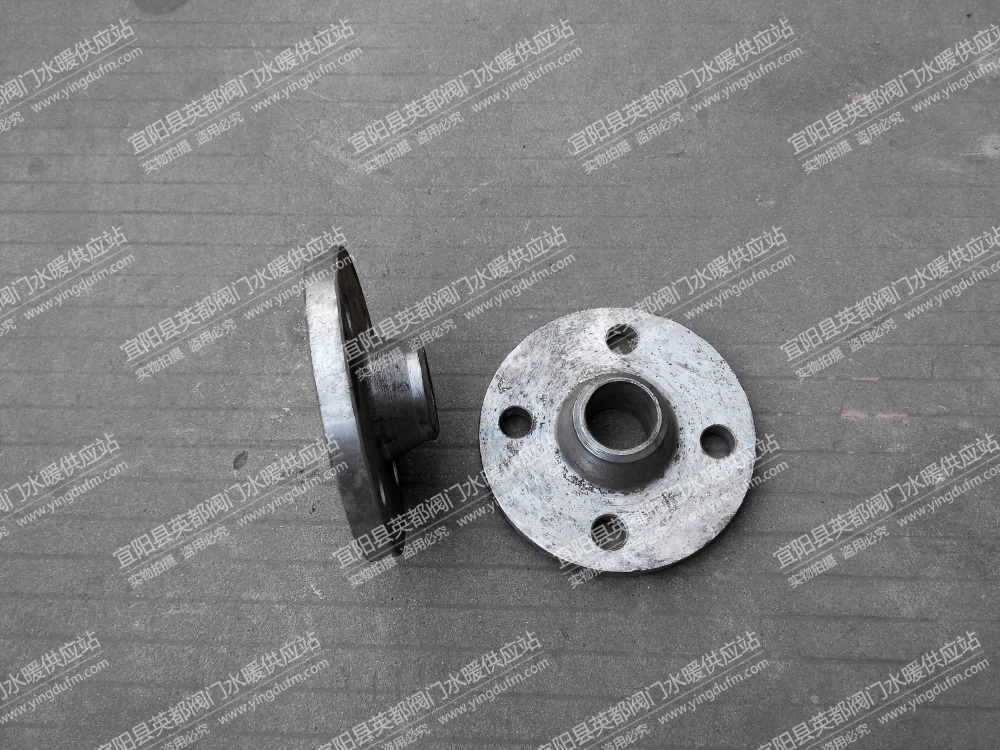

產品實物拍攝

頁面說明：本頁面中的圖片為我們正在銷售或曾經銷售的產品，因拍攝、光線、顯示器效果以及個人對色彩理解的不同，您所看到的圖片可能與實際存在一定的色差，實際產品在品牌、尺寸、外觀、材質、顏色等方面可能因進貨批次不同出現不一致，請以實際為準。本頁面的文字描述、數據、圖片等為展示之用，僅供參考，不作為產品銷售合同內容的一部分。
