讀懂閥門閥體上的標識

2024-07-29 20:23   瀏覽:1029 次
分享到:

閥門的閥體上除了部分有銘牌外,還有很多的標識(包括英文、數字、符號或漢字),這些標識是識別這個閥門型號、用途的重要依據。從這些標識上,我們可以得到這個閥門的結構、材質、型號、介質流向等信息。讀懂這些標識,可以讓我們更好的了解閥門的選用、安裝和維護。

1、公稱通徑和公稱壓力

公稱通徑和公稱壓力,分別用DN和PN來表示,是每個閥門上都會有的重要標識。一般情況下,公稱通徑使用DN來標記,如DN50、DN65、DN80、DN100,而公稱壓力一般直接在公稱通徑的下方,使用數字表示,如16、25,有時也會使用PN16、PN25來表示。部分閥門(尤其是一些生產年代比較早的閥門)會以公稱壓力在上,下方標記公稱通徑的數字部分,如PN16  100。圖1中的閥門是我們宜陽縣英都閥門水暖供應站正在銷售的DN100的法蘭閘閥,上面的閥門正面有DN100、16的標識,反面有HT200的標識。

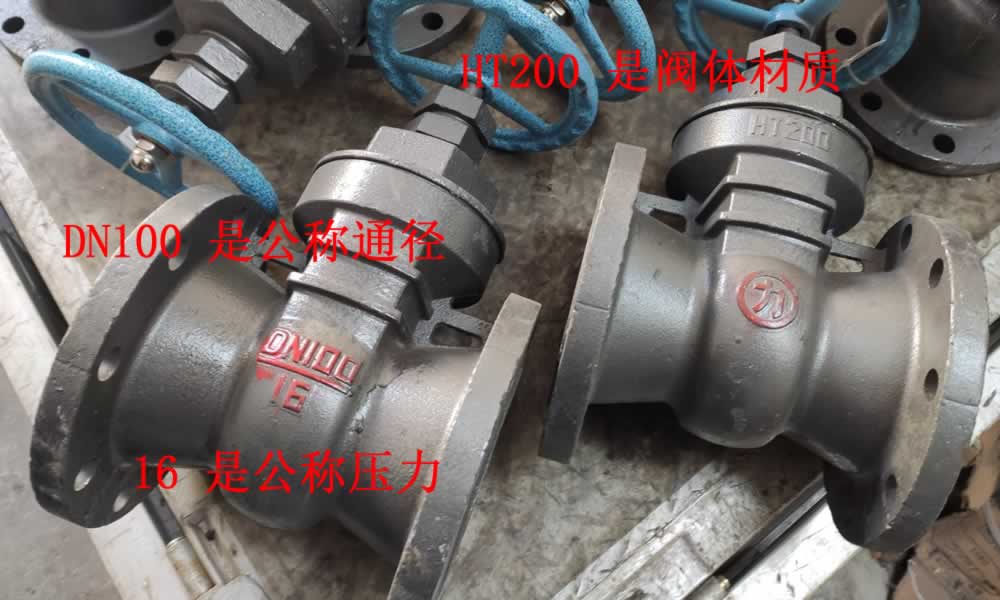

閥門閥體上的公稱通徑DN、公稱壓力、閥體材質標識

圖1:閥門閥體上的公稱通徑DN、公稱壓力、閥體材質標識

2、閥體材質

常見的閥體材質有灰鑄鐵(HT200)、球墨鑄鐵(QT450)、碳鋼(WCB)、不銹鋼(CF8),這些閥體標識會直接標記在閥體上,部分不銹鋼絲扣閥門會直接使用304、316等代號標記不銹鋼閥體。更多閥體材質代號可參見:《閥門材質簡介及代號

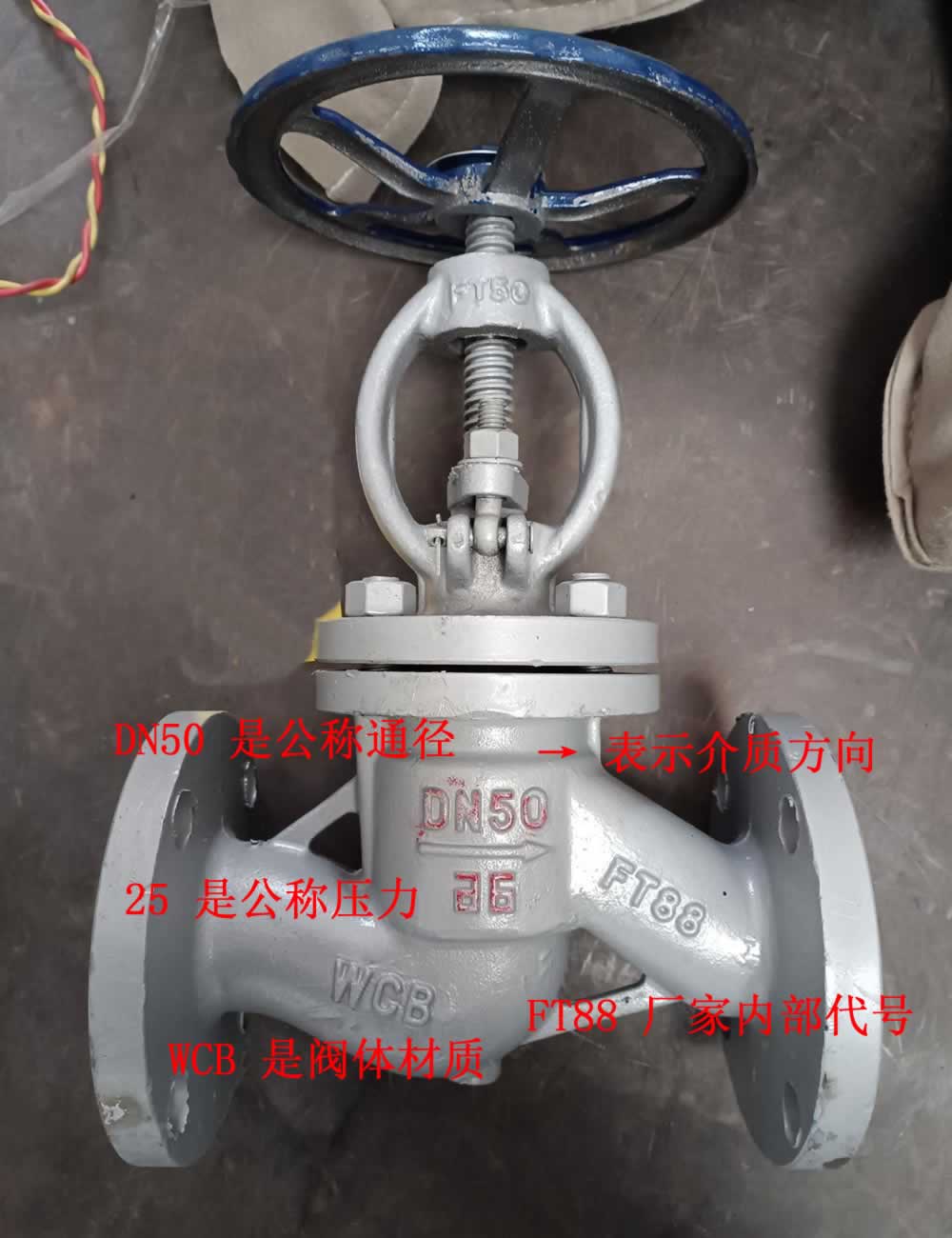

閥門閥體上的公稱通徑DN、公稱壓力、介質流向、閥體材質標識

圖2:閥門閥體上的公稱通徑DN、公稱壓力、介質流向、閥體材質標識

3、介質流向

對于有方向性要求的閥門,如止回閥、截止閥、過濾器、安全閥、減壓閥、排污閥等,會在閥體上標記一個箭頭“→”標識,一般在公稱通徑DN和公稱壓力之間。對于這類有方向箭頭標識的閥門,安裝的時候必須根據管道介質的流動方向正確安裝。圖2是我們正在銷售DN50鑄鋼法蘭截止閥,上面閥體上有DN50、25、箭頭→、WCB的標識。

4、商標

商標是生產廠家的重要標識,會在閥體上或銘牌上有標記。

5、手輪方向

像截止閥、閘閥、蝸輪蝶閥等帶有手輪的閥門,其上面或中間的標簽都會有開啟或關閉方向的標識,通過這個標識可清楚知道哪個方向是閥門的開啟方向。

6、其它標識

有些閥門上會標記“WOG”,它是水WATER、油OIL、氣體GAS的英文字母首字母,表示該閥門可用于水、油、氣體等介質。

有些閥門上會標記“1000”、“216”等,一般常見于銅絲扣閥門和不銹鋼絲扣閥門,是廠家用來表示閥門長度結構的代號標識,只適用于廠家內部。

有些閥門上有標記"T19",這個是部分廠家自己的標記,如生產閥門的模具的制造年代。

有些閥門上有標記一些數字或字母,是廠家用來表示生產閥門的生產線或生產組的代號。
